Construccion / Estructuras espaciales y tridimensionales

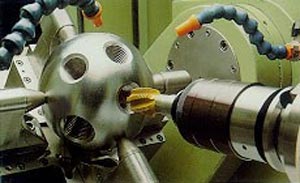

Su medio de fabricación es a través de un cortador láser 3D, o de un cortador láser turbo. Así mismo se utiliza una soldadura robotizada y una pintura especial a base de polvo. Al momento de colocar este tipo de estructura en la obra, no se necesita la utilización de ningún tipo de soldadura directamente en la obra, las cuales tienden a afectar directamente el tratamiento superficial de la estructura en si, y la calidad de esta. Su montaje es muy fácil y sencillo, y tiende a cumplir uno de los dos sistemas que ha ideado la empresa Lanik que se conocen con el nombre de Sistema Ortz y el Sistema Seo. El primer sistema es utilizado para la construcción de estructuras espaciales, este trabaja a través de dos tipos de elementos prefabricados, uno de ellos es la esfera, y el otro son las barras, las cuales se ensamblan a través de tornillos en la obra. El segundo sistema es utilizado en la construcción de mallas espaciales y trabaja por medio de dos tipos de elementos que son las barras y los nudos. Estos últimos son una pieza que tiene una forma esferoide donde se pueden apreciar diferentes orificios que según las direcciones que posee la barra se van roscando. Estos se limitan uno del otro a través de ángulos que mantiene dos barras completamente contiguas para así evitar al máximo la interferencia entre ellas.

En cuanto a las barras, estas fueron diseñadas con una superficie tubular donde se pueden apreciar sus extremos casquillos cónicos que han sido soldados y donde aparecen diferentes orificios axiales. Cada uno de estos casquillos está atravesado por medio de tornillos que presentan dos cuerpos que tienen un sentido inverso de la rosca. En el sistema SEI el nudo esta formado por una esfera monipiea forjada, que posee una gran cantidad de orificios roscados atendiendo a la posición que tiene la esfera. En cuanto al sistema de construcción de mallas especiales SEO, estas están compuestas por un numero de nudos y barras que se encuentran unidos entre si a través de tornillos.

Fuente: http://www.arqhys.com/arquitectura/estructuras-espaciales-tridimensionales.html

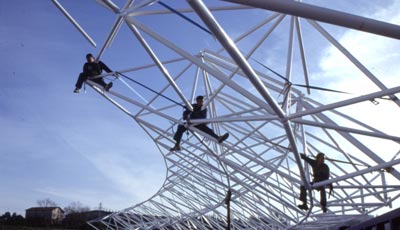

Ejemplos de estructuras espaciales

Sistema mero

http://ktsadium.wordpress.com/

http://cruic.blogspot.com/2011/06/esplanade-theaters-on-bay-behind-scenes.html

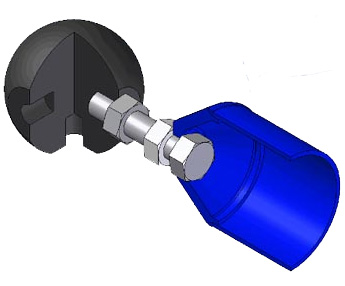

UNION PARA NUDO DE ESTRUCTURAS ESPACIALES

Referencias

Elaborado por Oscar Perez

Arquitecto especialista en gestion de proyectos si necesitas desarrollar algun proyecto arquitectonico en Bogota contacteme en el 3196955606 o visita mi pagina en www.arquitectobogota.tk
